惠爾浦斯投加器使用說明書
1.感謝使用T00-HJ系列自動加藥裝置說明將為您指導安裝，使用及維護自動加藥設備。
  注意：1.本產品已經過測試和實驗確保產品的質量。
2.用戶收到本公司產品應在開箱時按供貨清單檢查本機各配件及隨機資料，如缺少請及時與本公司聯系。
3.本公司出廠的產品保修期為一年。
一．產品簡介

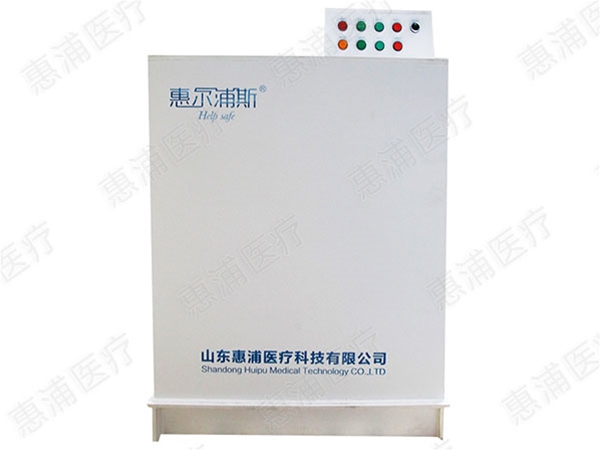

     T00-HJ系列自動投加器是我公司自主開發設計的消毒劑投加裝置，針對消毒液存在普遍的氧化性，本設備采用抗氧化性較強的pvc材質。本設備具有手動和自動兩種運行模式。手動簡單易懂，自動操作實現無人值守，充分體現設備簡單易操作的設計理念。根據地區差異性，選擇較為合適的投加方式，本產品可廣泛用于飲用水、醫院污水、生活廢水等水處理的消毒。
二.設備組成及工作原理
     設備有進水系統、攪拌系統、投加系統、排污系統、電控系統五部分組成。
     進水系統包括:進水管、電動閥、進水閥、溶液箱。
     攪拌系統包括：循環攪拌泵。
     投加系統包括：計量泵、水射器、Y型過濾器、滴定閥。
     排污系統包括：排污閥、排污管。
     電控系統包括：電控箱、電控開關按鈕、報警警示裝置。
設備工作原理
1.利用電動閥來控制進水，當電動閥打開時供水管路中的水壓作用將水打進溶液箱。
2.磁力循環泵從設備溶液箱里抽水經泵在流回溶液箱，產生水循環作用溶解藥粉。
三．設備安裝
      開箱后，請對照設備清單檢查所有設備配件，如有錯漏請速與我們聯系。
      設備安置:設備安放地點選擇需靠近水源、電源、靠近窗口或通風較好的地方。設備建議安裝在高于地面20厘米的長、寬各為2米的平臺，以便設備安置和安裝。
      水管連接：進水管的一端連接自來水管道，另一端需連接設備的進水 管端，作用為溶液箱供水溶解藥劑。
      出藥管的連接：一端連接設備出藥管端，另一端需連接投加藥劑的水體構筑物中，作用為把溶解好的藥劑投加到需要消毒的水體中。
      排污管的連接：一端連接到設備的排污管，另一端放置在預先設置好的污物收集點 以便集中處理，作用是定期清理溶液箱內污垢。
      電源連接：設備溶液箱與配電箱后側一根從配電箱引伸出的電線，將本設備與電源連接就完成了設備的電源連接。打開電源開關和設備配電箱的開關檢查設備電源燈是否開啟，指示燈亮證明電源連接正常，否則就不正常，需檢查線路問題直至電源燈亮 為止。
注意事項：
1.設備間需要保持干燥和良好的通風，防止設備間濕氣過大，使部分元件腐蝕或生銹，減少設備使用壽命。
2.設備的地基平臺要水平不要歪斜，以便影響設備使用。
3.設備水管連接處要緊密不漏水，以免造成設備間環境潮濕腐蝕設備元件，且造成水源及藥劑的浪費。
4.電源連接處一定要安全絕緣，以免漏電造成安全隱患
；電線最好走管和線槽，從設備間上方連接電源以免沾水。
四．設備使用及維護
       特別注意：嚴禁無水啟動循環攪拌泵，無水運行只需5秒時間泵就報廢。
       設備操作前的檢查工作:依次打開電源開關、設備電源開關、檢查設備電源指示燈是否正常，如不正常參看設備維護說明：檢查進水管路供水是否正常。
1.打開總電源，設備后面進水管上電動閥會自動打開【自動模式下】，設備將自動進水。
2.當設備進水滿后報警裝置自行啟動發出預警，設備停止供水以提示工作人員需投加藥粉。
3.藥粉投加完畢后需手動按下攪拌泵按鈕，此時循環泵將啟動開始攪拌溶解，攪拌泵啟動一定時間后【出廠設置為20分鐘】藥粉溶解完成后攪拌泵自動停止；與此同時計量泵自動啟動，開始按照設計好的投加量，投加溶解完全的藥劑，至此就完成了一個加藥周期。
4.負壓投加工作，打開自來水總管的分管閥門，使水射器產生水壓打開滴定閥下面的閥門，調節滴定閥出藥量即可，運行時其它閥門關閉。
5.負壓排氣操作，打開自來水的分管閥門，使水射器產生水壓，打開負壓排氣管閥門即可，運行時其它閥門關閉。
設備維護說明
1.嚴格按照裝置使用說明的操作規程操作，不得隨意自行操作以免損壞設備元件。
2.定期檢查設備各管線的連接處是否松動、有無漏水情況，定期檢查各水泵運轉是否正常，長時間運轉有無溫度過高等情況。
3.定期檢查Y型過濾器是否堵塞情況，如發現要及時清洗，以防堵塞計量泵，影響設備正常運轉。
4.定期用清水沖洗溶液箱，從排污口排出清洗后的廢水，清理周期為15天.
5.設備間要經常通風，防潮、防火，禁止安裝地下室。
6.每天設備投加藥粉工作完成后打開排污閥，放空殘余溶液，可以有效延長箱體與主要部件的維護周期；裝置不用期間要放清水運行一次，達到清理循環泵和計量泵的目的。
常規故障及解決方法
1.設備電源指示燈不亮，設備無法運行
     解決方法：首先查看外接電源和設備開關是否打開，如已經打開設備電源指示燈還不亮，再檢查線線路是否斷路現象，如果一切正常則可能是設備電控箱出了問題，需要技術服務人員來解決。
2.設備無法自動進水
      解決方法：首先檢查設備電源指示燈是否正常；其次檢查進水管路上的進水閥門是否打開；如果按照正常操作還是無法進水，應檢查下設備后面的微型電動閥是否打開【電動閥正面圓形透明區域，紅線處于橫著的狀態為電動閥關閉，紅線處于豎著的狀態為電動閥開啟】，以上操作都不能正常開啟電動閥，說明電動閥損壞或者電路出現故障，需聯系技術人員前來解決。
3. 循環泵無法工作正常運轉
      解決方法：設備電源正常情況下，首先檢查就攪拌電路是否正常，有無電路斷路情況，再檢查攪拌泵是否被異物堵塞、是否溫度過高導致攪拌泵無法正常運轉。
4. 計量泵無法正常運轉
       解決方法：設備電源正常情況下，首先檢查計量泵電路，檢查是否正常，有無電路斷路或者短路情況，如果無以上情況再檢查計量泵是否堵塞，如果無堵塞情況可能是計量泵機械故障，需要技術人員解決。
5. 藥劑溶解完全了卻投加不了
        解決方法：首先檢查計量泵是否正常工作，其次檢查Y型過濾器是否堵塞，最后檢查加藥管路是否堵塞，如果一切都正常，請聯系技術人員解決。
   設備工藝流程圖見附件
五．設備特點及技術指標
設備特點
1.運行穩定
2.采用計量泵和水射器、兩種投加方式，投加效果好、計量準確。
3.采用循環泵攪拌溶解，溶解效果好噪音小
4.耗電少節約能源消耗。
5.采用pvc材質、耐氧化、耐腐蝕，使用壽命長。
適用范圍;適用于自來水廠、醫院污水、生活廢水等。
設備型號；T-代表投加器    200-代表溶液箱容量H-代表水射器 J-代表計量泵
操作控制:
1.自動狀態進水由浮球控制進水，低位自動進水，高位自動關閉。
2.自動加藥;打開4號、5號閥門即可，其余閥門關閉。
3.負壓加藥；打開1號、2號、閥門即可，其余閥門關閉。
4.負壓排氣；打開1號、3號閥門即可，其余閥門關閉。
5.Y型過濾器需定期清洗，15天一次。
6.攪拌磁力泵一定要加水后通電運行，嚴禁無水啟動；并注意轉向。
7.溢流排污口32管道不能改變口徑，單獨接出室外水池邊，保持管道暢通，才能與設備上部排氣口相互作用，把設備箱體內高濃度的氣體排出，使設備配件不腐蝕，延長使用壽命。
設備技術參數
          活性氧自動投加裝置
型號; T200-HJ/  T400-HJ.   T600-HJ   T800-HJ   T1000-HJ
藥箱體積；200L  400L     600L      800L      1000L
尺寸；【                   】
主體材質； PVC10mm  箱體色澤 白色
投加方式；  計量泵正壓投加  、水射器負壓投加
攪拌方式；磁力循環泵
控制方式；按鈕開關
基本參數； 總功率0.42千瓦 單相220v  /0.46千瓦 單相 220v
濃度；  小于等于百分之3.
消毒規模； 一天小于等于400T/  一天小于等于800T.

裝箱清單
本機 一臺，
配件-PVC 管件及輔料。
說明書一份。
